Description

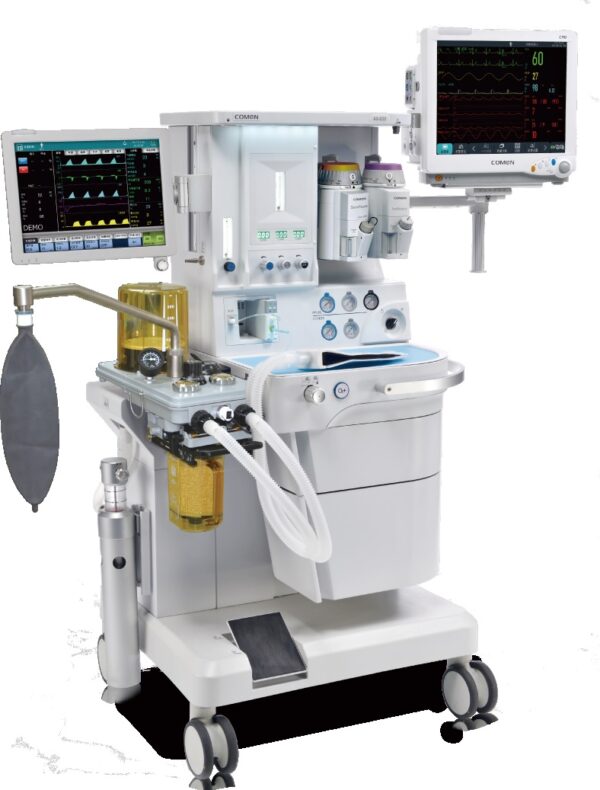

Marca: COMEN
Modelo: AX-900
Procedencia: CHINA
CARACTERISTICAS GENERALES:
- Unidad rodable de fácil desplazamiento, montada sobre 4 ruedas giratorias de 5″ de diámetro (02 ruedas tienen frenos).
- Consola con 02 gavetas y mesa de trabajo.
– Control electrónico del sistema neumático
- Suministro de gases a través de: Red Central (Oxigeno, Oxido Nitroso y Aire Comprimido) y Cilindros de Emergencia (Oxigeno y Oxido Nitroso)
- Sistema de dosificación de gases (fluxómetros) electrónicos para O2, N2O o Aire con un flujómetro neumático para visualización del gas total suministrado.
- Presión de alimentación de los gases de la red (oxigeno, oxido nitroso y aire comprimido medicinal): entre 280 kPa y 600 kPa (2,8 – 6 bar)
- Monitoreo de presión de red central de: oxigeno, oxido nitroso y aire comprimido medicinal por medio de manómetros
- La tecnología de control electrónico neumático de los fuelles ascendentes proporciona un circuito más compacto y una cavidad de bucle más pequeña, lo cual permite que se produzca una ventilación precisa.
- La estructura simple es conveniente para el desmontaje y la desinfección.
- La ventilación manual está separada de la ventilación mecánica para reducir la aparición del mal funcionamiento.
- Proporciona ventilación más estable y activación más intensa en el modo SIMV y en el modo PSV.
- No hay necesidad de inflar previamente, la máquina ventilará cuando usted la ponga en marcha, lo que favorece un rescate rápido.
- Proporciona capacidad de compresión más alta.
- El PEEP facilita la protección de los pulmones y las maniobras de recuperación.
- El fuelle ascendente no solo es una herramienta de accionamiento, sino además, un «pulmón» visible. En los últimos años, los médicos han estado observando el movimiento de los fuelles para determinar el estado de la actividad de los pulmones y decidir si se debía ajustar o no el modo de ventilación. Como fuente de accionamiento de la ventilación, los fuelles son la forma de observación más directa y precisa.
- La AX-900 adhiere a la tecnología de control electrónico neumático experimentada de la serie AX, y ha realizado avances en la precisión.
- En la actualidad, la AX-900 puede realizar la ventilación del volumen tidal bajo de 5 ml en el modo PCV durante la anestesia del niño, y el volumen tidal máximo puede alcanzar 1500 ml.; acoplado con control de presión estable permite a la AX-900 obtener una cobertura para los mayores de edad. Al mismo tiempo, el error en el volumen tidal bajo es inferior hasta menos que 5 ml. El uso del reciente hardware de control de fluido con un algoritmo de compensación de volumen tidal dinámico nuevo, permite que el sueño de los médicos se haga realidad. La estructura del circuito de respiración está mejorada, y la fuga del circuito es inferior a 65 ml/min. La espléndida estabilidad reduce la cantidad de gas anestésico que inhala el operador y reduce el daño del halotano para el médico.
- Están disponibles nuevas herramientas avanzadas auxiliares para el suministro de aire a fin de soportar el suministro de oxígeno no puro y la ventilación por chorro de presión alta.
- La AX-900 integra el sistema de drenaje de presión negativa, convierte la presión de aire positiva en presión negativa de succión a través del efecto Venturi.
- En términos de ventilación, la AX-900 proporciona cuatro clases de modos de ventilación de control, tres clases de modos SIMV y dos clases de modos de ventilación de soporte de presión, proporcionando más modos de ventilación profesionales para la inducción de anestesia, el mantenimiento, la recuperación y el ejercicio de respiración espontánea.
- Modo SIMV-PRVC inteligente: El volumen tidal específico está asegurado por la ventilación PCV durante la etapa de mantenimiento de la anestesia. En la etapa de recuperación, cambia automáticamente al modo de ventilación SIMV para reducir la confrontación de hombre-máquina. Después de que se estabiliza la respiración espontánea del paciente, el modo PSV se activa automáticamente y realiza el ejercicio de respiración espontánea. Durante la operación, la AX-900 proporciona ventilación más segura y respiración no uniforme, lo que se aproxima más a la respiración normal y garantiza el volumen tidal adecuado. A través de la aplicación combinada de SIMV+PS durante la etapa de recuperación, el ciclo de recuperación se puede acelerar enormemente y los pacientes pueden ser retirados de la máquina tan pronto como sea posible. El SIMV-PRVC es un modo de ventilación orientado al futuro.
Sistema de Control de Gas Fresco Avanzado:
- La AX-900 obtiene el control de bucle cerrado electrónico del gas fresco. Los anestesistas pueden establecer la concentración deloxígeno directamente, después el sistema ajusta automáticamente la relación de gas de oxígeno y el gas de equilibrio. Además, la AX-900 puede realizar la corrección de la concentración de oxígeno y del flujo total en tiempo real, corrigiendo el error de caudal casuado por la inercia del fluido.
- La AX-900 proporciona una herramienta indicadora del mejor flujo que da el flujo preciso de la ventilación de anestesia actual. Mejora la eficiencia de la anestesia, implementa la anestesia precisa y los anestesistas pueden tratar de la anestesia de flujo bajo, en consecuencia. La herramienta indicadora del mejor flujo utiliza el diagrama de espectros de color para adecuar la idea de diseño del color de la alarma, y presenta, de forma más intuitiva, el valor del flujo actual.
Gestión de control de calidad:
- El control de calidad de la cirugía con anestesia es una parte importante en el hospital. A fin de mejorar la calidad de la cirugía con anestesia, AX-900 ha realizado el control de calidad de múltiples riesgos en la inspección y operación del equipo. En caso de mal funcionamiento, falla del equipo, agotamiento de la fuente de gas / bienes fungibles, etc., se da un aviso temprano para que el anestesista verifique y maneje los peligros ocultos antes de que se produzca la alarma.
- Sistema de autoprueba de encendido y prueba de fuga: el diseño más simple proporciona mayor comodidad para el personal médico.
- Estadísticas de uso del gas anestésico intraoperativo: es más fácil para que el personal médico pueda conocer la dosis del medicamento acumulada.
Estadísticas del consumo de cal-hidróxido de sodio: aviso temprano del consumo de cal-hidróxido de sodio para evitar la retención de CO2.
- Recordatorio de operación del riesgo del ventilador: aviso de mal funcionamiento, verificación rápida de operación de riesgo, reduce el accidente en la operación.
- Retraso de cierre: evita la detención accidental de la ventilación originada por el mal funcionamiento.
DATOS TÉCNICOS:
- Dimensiones de la máquina completa: 689mm*800mm*1400mm
- Peso: 128 kg (sin vaporizador de anestesia ni cilindro de gas)
- Cajones: 2
- Ruedas Giratorias: 5 pulgadas
- Pantalla Tipo TFT LCD, táctil de15 pulgadas + 8 pulgadas
- Resolución 800×600 pixeles, Brillo ajustable
Indicadores LED
- Lámpara indicadora AC LED Verde – Está encendido cuando el equipo está conectado a una fuente de alimentación de CA externa.
- Lámpara indicadora de batería LED Verde – La lámpara indicadora de batería está encendida constantemente mientras el equipo está conectado a la fuente de alimentación de CA.
- Cuando el sistema funciona con batería, la luz indicadora de batería parpadea con una frecuencia de 1 Hz.
- Lámpara indicadora de estado de funcionamiento- LED Verde
- La lámpara indicadora está encendida cuando el equipo está encendido.
- La lámpara indicadora se apaga cuando el equipo está apagado.
- Lámpara indicadora de alarma 1 pieza (amarillo, rojo. Solo parpadea en rojo cuando las alarmas de nivel alto y nivel medio ocurren simultáneamente)
Indicación Audible
- Altavoz – Emite tono de alarma y tonos de activación de teclas; admite lafunción de volumen de varios niveles; los tonos de alarma cumplen con IEC 60601-1-8 y YY 0709.
- Alarma Puede emitir un tono de alarma en caso de que el sistema no funcione normalmente.
- Fuente de Alimentación 1 conector de alimentación de CA
4 conectores de alimentación de salida auxiliar
- Equipotencial – 1 terminal de puesta a tierra de igual potencial
- Conectores de Comunicación – 1 conector RJ45 ,2 conectores USB, 1 conector DB9 y 1 tipo VGA
Suministro de Gas
- Toma de red para gases medicinales: O2, N2O, AIRE
- Gases de cilindro de gas de reserva: O2, N2O, AIRE
- Conexión de la tubería de gas: tipo NIST
- Conexión del cilindro de reserve tipo PISS
- Rango de presión en la entrada 280~600 kPa
- Filtro 60-80um
– Flujometro electronico
- Rángo de óxido nitroso /aire – 0 L / min ~ 15L / min, ajuste a 50 ml / min
- Rango de Oxígeno – 0,2 L / min ~ 15 L / min, ajuste a 50 ml / min
- Rango de regulación de concentración de oxígeno – 21% ~ 100% (gas de equilibrio de aire) 25% ~ 100% (gas de equilibrio de óxido nitroso)
- Rango de regulación de flujo – 0.2L / min ~ 18L / min, el flujo se puede ajustar
a 50ml / min
– Flujómetro de reserva
Rango oxígeno / óxido nitroso / aire: 0 L/min~15L/min
– Flujómetro de suministro de oxígeno auxiliar
de tipo flotador 0~15 L/Min
– Sistema auxiliar de salida de gases ACGO
Conector de tipo coaxial cónico de 22 mm (exterior) y 15 (interior)
– Flush de oxigeno rápido
Cuando se presiona el botón de «Oxigenación rápida», la válvula de inflado rápido
proporciona a la salida de gas fresco un alto flujo (25-75 L / min) de oxígeno.
– Absorbedor de CO2
Capacidad de 2000ml
– Calefacción en sistema de ventilación
El circuito de respiración está equipado con función de calentamiento, que puede eliminar eficazmente la acumulación de agua en el circuito El circuito de respiración está equipado con función de calentamiento, que puede eliminar eficazmente la acumulación de agua en el circuito
– Modos de ventilación disponibles:
VCV, PCV, PRVC, ACGO, manual, Simv- Prvo, SIMV- PRVC, PSVPro, SIMV- PC, CPAP/PSV
SIMV- VC
– Parámetros de monitorización de ventilador electrónico
- Volumen minuto – MV (cantidad de ventilación por minuto): 0~100 L/Min
- Volumen corriente inspiratorio y espiratorio – TV: 0~3000 ml
- Concentración de oxígeno – FiO2 -18~100%
- Presión de las vías respiratorias Paw – 20~120 cm H2O
- PEEP (presión positiva al final de la espiración) – 0 cmH2O～70 cm H2O
- Presión media- Pmean – 20~120 cm H2O
- Presión Plateau – Pplat 0~120 cmH2O
- Relación inspiratoria-espiratoria I: E – 4:1~1:12
- Frecuencia respiratoria – 0~120 bpm
- Resistencia 0 cmH2O/(L/s)～600 cmH2O/(L/s)
– Sistema de evacuación de gases anestésicos – AGSS
- Peso: 2.2Kg
- Dimensión 535×120×155mm（H×W×T）
- Normativa aplicable ISO 80601-2-13 and YY 0635-2
- Dispositivo de Alivio de presión: Puerto de compensación de presión atmosférica
- Filtro Malla de acero inoxidable, con un tamaño de poro de 60 μm ~ 100 μm
- Indicación de estatus del Sistema
- AGSS-H: El flotador cae por debajo de la marca «MIN» en la ventana de visualización cuando el sistema no está funcionando o cuando el caudal de succión es inferior a 50 L / min.
- AGSS-L: El flotador cae por debajo de la marca «MIN» en la ventana de visualización cuando el sistema no está funcionando o cuando el caudal de succión es inferior a 25 L / min.
- Conector del Sistema – Conector de la norma ISO9170-2 o BS6834
– Sensor de Oxígeno
- Salida 9-13 mV at 210 mBar O2
- Tiempo de respuesta (de 21% de aire a 100% de oxígeno) < 15s
- Linealidad – Lineal 0-100% O2
- Rango de temperatura de funcionamiento -20°C a +50°C
- Compensación Térmica Fluctuación de ± 2% dentro del rango 0-40 ° C
- Rango de presión – 50~200 kPa
- Humedad relativa – 0 a 99%
- Material- ABS Blanco
– Sistema de succión por vacío
- Performance – alto vacío / alto flujo
- Rango de presión de la fuente de aire – 280-550kPa
- Presión negativa máxima recomendada -75kPa
- Tamaño de tubo de succión más grande – Φ8 mm
– Alarmas disponibles:
- Volumen corriente VT alta y baja
- Volumen minuto VT alta y baja
- FiO2 alto y bajo
- Presión pico alto y bajo
- Alarma de apnea 20s
- Alarma silenciada 120 s
- Funcionamiento eléctrico 220-240 vac 50-60 HZ 2.2A
- Batería interna de iones de Litio 11.1 VDC
- Autonomía de la batería 120 min
ACCESORIOS ESTÁNDAR:
- 03 Mangueras flexibles para suministro aire comprimido, oxígeno y óxido nitroso.
- 01 kit para ventilación manual
- 01 Sensor FiO2
- 01 Brazo articulado con soporte para circuito de paciente
- 01 Vaporizador con sistema Selectatec Draguer Vapour 2000- Isoflurano
- 01 Vaporizador con sistema Selectatec Draguer Vapour 2000- Sevoflurano
- 01 juego de sensores de flujo inspiratorio/expiratorio
- 01 Circuito respiratorio de paciente adulto (silicona)
- 01 aspirador de secreciones tipo Venturi
- Cable de poder.
- Manual de operaciones
- Absorvedor de cal sodada
- Sistema de evacuación de gases anestésicos
